Klientų sistemos statistinių grafikų apžvalga

IV_VygandasS

Šiame informaciniame straipsnyje pateikiame mūsų klientų sistemoje pateikiamų serverių būsenos grafikų peržiūros apibendrintą paaiškinimą.

Šiuo metu mūsų klientų sistemoje yra pateikiami šie serverių statistiniai grafikai:

• Interneto ryšio kanalo būklė;
• Tinklo paketai per sekundę;
• Apkrovimo būklė;
• Procesoriaus būklė;
• Disko skaitymas ir rašymas;
• Disko operacijos per sekundę;
• Atminties naudojimas;
• Disko vietos užimtumas.

Laiko vienetai

• Dieniniame grafike (Daily) tarpas tarp dviejų ryškesnių vertikalių x ašyje pažymėtų verčių yra 2 valandos.

  Pvz. laiko tarpas tarp nurodytų x ašyje (žiūrėti 1 pav.) verčių "Mon 18:00" ir "Tue 00:00" yra 6 valandos. O bendras šis intervalas yra suskirstytas į 3 ryškesnėmis vertikalėmis skiriamas sritis arba į 12 smulkesnį žymėjimą atitinkančių laiko verčių (kurios atitinka 15 minučių intervalus).
• Savaitiniame grafike (Weekly) tarpas tarp dviejų ryškesnių vertikalių x ašyje pažymėtų verčių yra viena para (24 valandos).

  Pvz. laiko tarpas tarp nurodytų x ašyje verčių "Sun" ir "Mon" yra 24 valandos. O bendras šis intervalas yra suskirstytas į 4 x ašies vertikalių sritis, kurios atitinka 6 valandų intervalus. Taip pat verta pabrėžti jog x ašyje dienų žymėjimai yra sudėti ties 12:00 laiku.

• Grafikuose pateikiama informacija yra atnaujinama iš mazgo pusės kas 5 minutes.


Šiame informaciniame straipsnyje pateiksime visų šių grafikų apibendrintus paaiškinimus.

Vertėtų paminėti, jog visuose grafikuose resursų matavimo duomenys yra pateikiami trimis vertėmis:

• "Current:" - esama (paskutinė) grafike užfiksuota vertė;
• "Average:" - vidutinė grafike pateiktų duomenų vertė;
• "Maximum:" - maksimali užfiksuota vertė.

Interneto ryšio kanalo būklė

Šiame grafike yra pateikiama informacija apie duomenų srautą keliaujantį į/iš serverio.

Šiame grafike legendoje yra pateikiama:

• Incoming Taffic - Įeinantis bendras srautas;
• Incoming (World) - Įeinantis užsienio srautas;
• Outgoing Traffic - Išeinantis bendras srautas;
• Outgoing (World) - Išeinantis užsienio srautas.

Šiame grafike visi duomenys yra pateikiami "bit/s", "kbit/s", "Mbit/s", "Gbit/s" vertėmis.

Verta pabrėžti jog duomenų srautas yra matuojamas kilo|mega|giga|bitais per sekundę (pvz.: Mbit/s), o disko skaitymas ir rašymas yra matuojamas kilo|mega|giga|baitais (pvz.: MB/s).

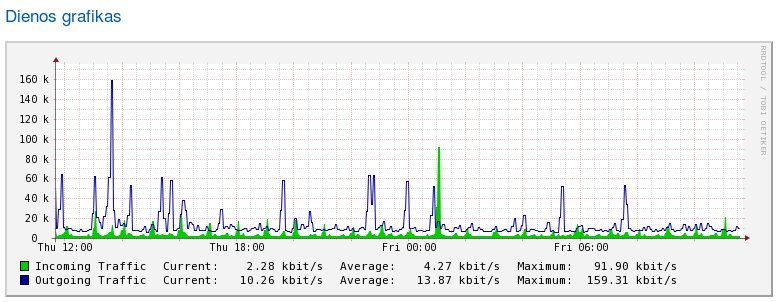

Interneto ryšio kanalo būklės dieninio grafiko pavyzdys:


1 pav. Interneto ryšio kanalo būklės dieninio grafiko pavyzdys

Kaip matome šiame pavyzdiniam grafike išeinančio bendro srauto didžiausia užfiksuota per parą vertė yra 159.31 kbit/s, įeinančio bendro srauto užfiksuota didžiausia vertė yra 91.90 kbit/s.

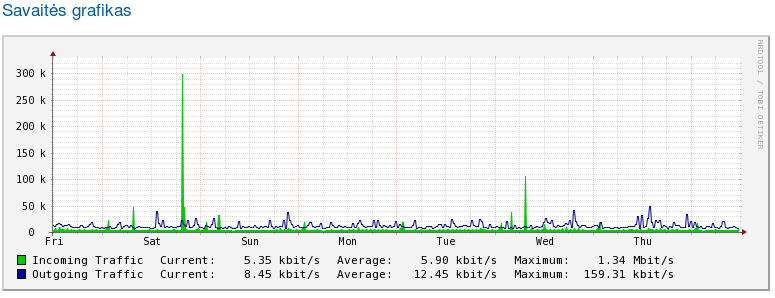

Interneto ryšio kanalo būklės savaitinio grafiko pavyzdys:


2 pav. Interneto ryšio kanalo būklės savaitinio grafiko pavyzdys

Atitinkamai šiame grafike matyti labai panašios maksimalios vertės, t.y. išeinančio bendro srauto didžiausia užfiksuota per savaitę vertė yra 159.31 kbit/s, įeinančio bendro srauto užfiksuota didžiausia vertė yra 1.34 Mbit/s.

Tinklo paketai per sekundę

Šiame grafike yra pateikiamas paketų kiekis keliaujantis į/iš serverio.

Šiame grafike legendoje yra pateikiama:

• Incoming PPS - Įeinantys paketai per sekundę;
• Outgoing PPS - Išeinantys paketai per sekundę.

Šiame grafike visi duomenys yra pateikiami "p/s" (paketais per sekundę).

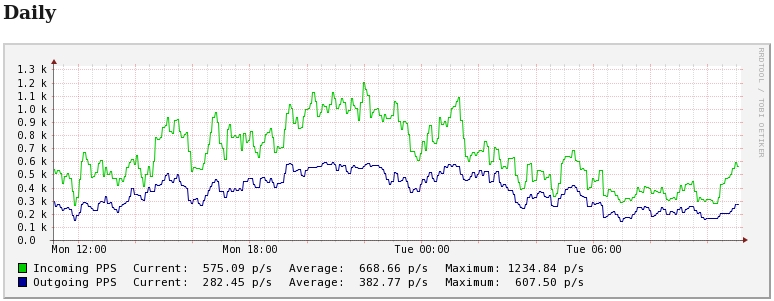

Tinklo paketai per sekundę dieninio grafiko pavyzdys:



Kaip matome šiame pavyzdiniame grafike išeinančių paketų per sekundę maksimali užfiksuota vertė buvo 607.50 p/s, įeinančių paketų per sekundę maksimali užfiksuota vertė yra 1234.84 p/s.

Apkrovimo būklė

Šiame grafike yra pateikiamas serverio CPU Load rodiklis, t.y apkrovimo būklė.

Šiame grafike legendoje yra pateikiama:

• Load Average, 5 min. - Apkrovimo būklės 5 min rodiklio vidurkio vertė;
• Load Average, 1 min - Apkrovimo būklės 1 min rodiklio vidurkio vertė.

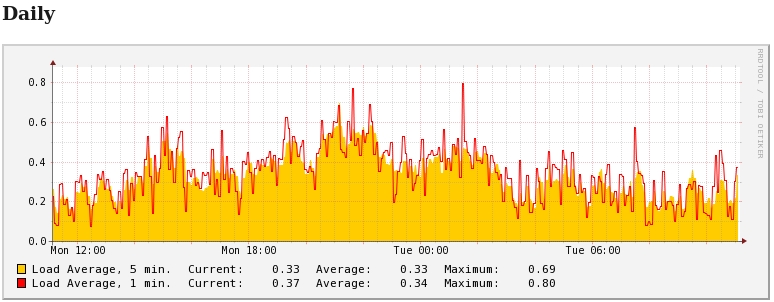

Apkrovimo būklės dieninio grafiko pavyzdys:



Kaip matome šiame pavyzdiniame grafike maksimali apkrovimo būklės 5 minučių rodiklio vidurkio vertė yra 0.69. Atsižvelgiant jog pavyzdinis serveris turi 4 GHz (t.y. 2 branduolius) CPU resursų, serverio apkrovimo būklė yra stabiliai minimali.

Daugiau informacijos apie mūsų siūlomus procesoriaus resursus Jūs rasite apsilankę šiuo adresu.
Daugiau informacijos apie CPU load rodiklį rasite šiuo adresu.

Procesoriaus būklė

Šiame grafike yra pateikiamas serverio procesoriaus apkrovimas procentine išraiška.

Šiame grafike legendoje yra pateikiama:

• User CPU - procesoriaus laikas, kurį procesorius praleidžia vykdydamas sisteminio vartotojo inicijuotus procesus;
• Nice CPU - procesoriaus laikas, kurį procesorius praleidžia vykdydamas žemą prioritetą turinčius procesus;
• System CPU - procesoriaus laikas, kurį procesorius praleidžia vykdydamas sistemos inicijuotus procesus;
• Iowait CPU - procesoriaus laikas, kurį procesorius praleidžia laukdamas įvesties/išvesties operacijų užbaigimo;
• Idle CPU - laikas kurį procesorius praleidžia neapkrautas jokiu darbu.

Šiame grafike visi duomenys yra pateikiami "%" procentine išraiška.

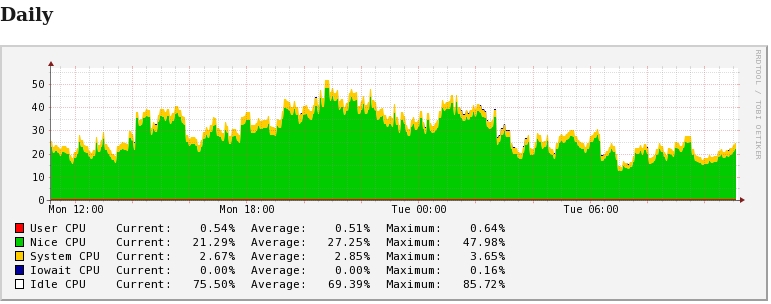

Procesoriaus būklės dieninio grafiko pavyzdys:



Kaip matome šiame pavyzdiniame grafike dominuoja žemą prioritetą turintys procesai. Maksimali procesoriaus laiko, kurį procesorius praleidžia vykdydamas žemą prioritetą turinčius procesus buvo užfiksuota 47.98%.

Disko skaitymas ir rašymas

Šiame grafike pateikiamos serverio disko posistemės vykdomos disko skaitymo/rašymo operacijų išraiškos.

Šiame grafike legendoje yra pateikiama:

• Read I/O - disko skaitymo operacijos;
• Write I/O - disko rašymo operacijos.

Šiame grafike disko skaitymas ir rašymas yra pateikiamas "B/s", "kB/s", "mB/s" išraiška.

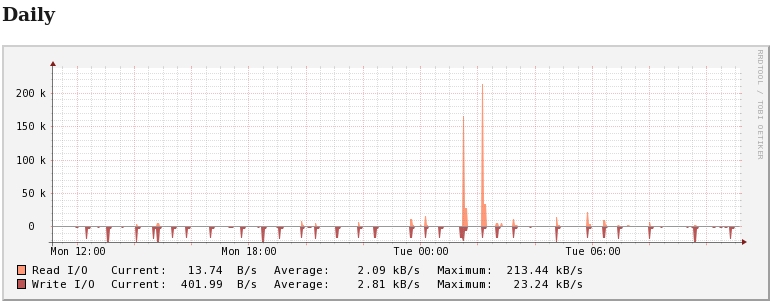

Disko skaitymo ir rašymo dieninio grafiko pavyzdys:



Kaip matome šiame pavyzdiniame grafike maksimali disko rašymo vertė yra užfiksuota 23.24 kB/s, o maksimali skaitymo vertė yra užfiksuota 213.44 kB/s.

Disko operacijos per sekundę

Šiame grafike yra pateikiamos disko skaitymo ir rašymo operacijos per sekundę.

Šiame grafike legendoje yra pateikiama:

• Read IOPS - disko skaitymo operacijos per sekundę;
• Write IOPS - disko rašymo operacijos per sekundę.

Šiame grafike disko skaitymo ir rašymo operacijos yra pateikiamos įvesties/išvesties operacijomis per sekundę (io/s).

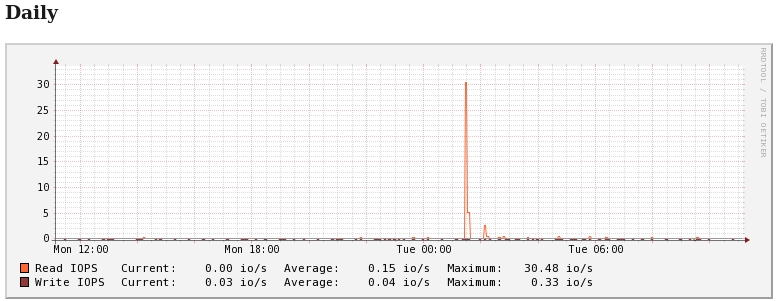

Disko operacijos per sekundę dieninio grafiko pavyzdys:



Kaip matome šiame pavyzdyje maksimali užfiksuota disko rašymo operacijų per sekundę vertė buvo 0.33 io/s, o maksimali disko skaitymo operacijų per sekundę vertė buvo 30.48 io/s.

Daugiau informacijos apie mūsų serveriuose siūlomą disko vietos resursą Jūs rasite apsilankę šiuo adresu.

Atminties naudojimas

Šiame grafike yra pateikiamas serverio operatyviosios atminties sąnaudos.

Šiame grafike legendoje yra pateikiama:

• Used Memory - Panaudota atmintis;
• Active Memory - Naudojama atmintis;
• Active Swap - Užimta Swap atmintis.

Šiame grafike operatyviosios atminties sąnaudos yra pateikiamas "MB", "GB" išraiška.

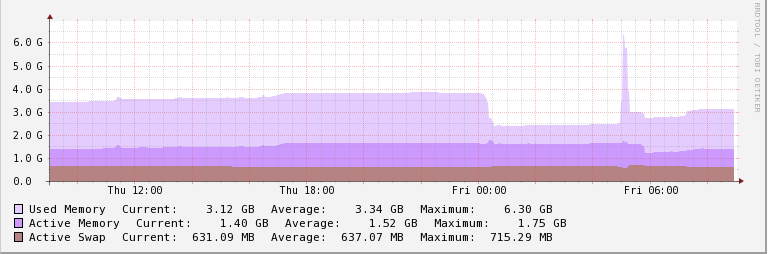

Atminties naudojimo dieninio grafiko pavyzdys:



Kaip matome šiame pavyzdiniame grafike dabartiniu momentu (Current) panaudotos atminties kiekis yra 3.12 GB, naudojamos atminties vertė yra 1.40 GB. Taip pat užimtos Swap atminties dydis yra 631.09 MB.

Šiek tiek daugiau išsamesnės informacijos apie operatyviosios atminties sąnaudas rasite šioje informacinėje nuorodoje.

Disko vietos užimtumas

Šiame grafike yra pateikiamas serverio disko vietos užimtumas.

Šiame grafike legendoje yra pateikiama:

• Used Storage - naudojama disko vieta.

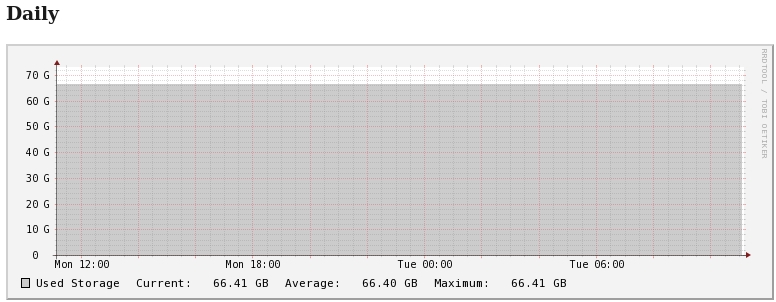

Disko vietos užimtumas dieninio grafiko pavyzdys:



Kaip matome šiame pavyzdiniame grafike paskutinės paros bėgyje disko vietos užimtumas beveik nepakito ir išliko lygi 66.41 GB.
